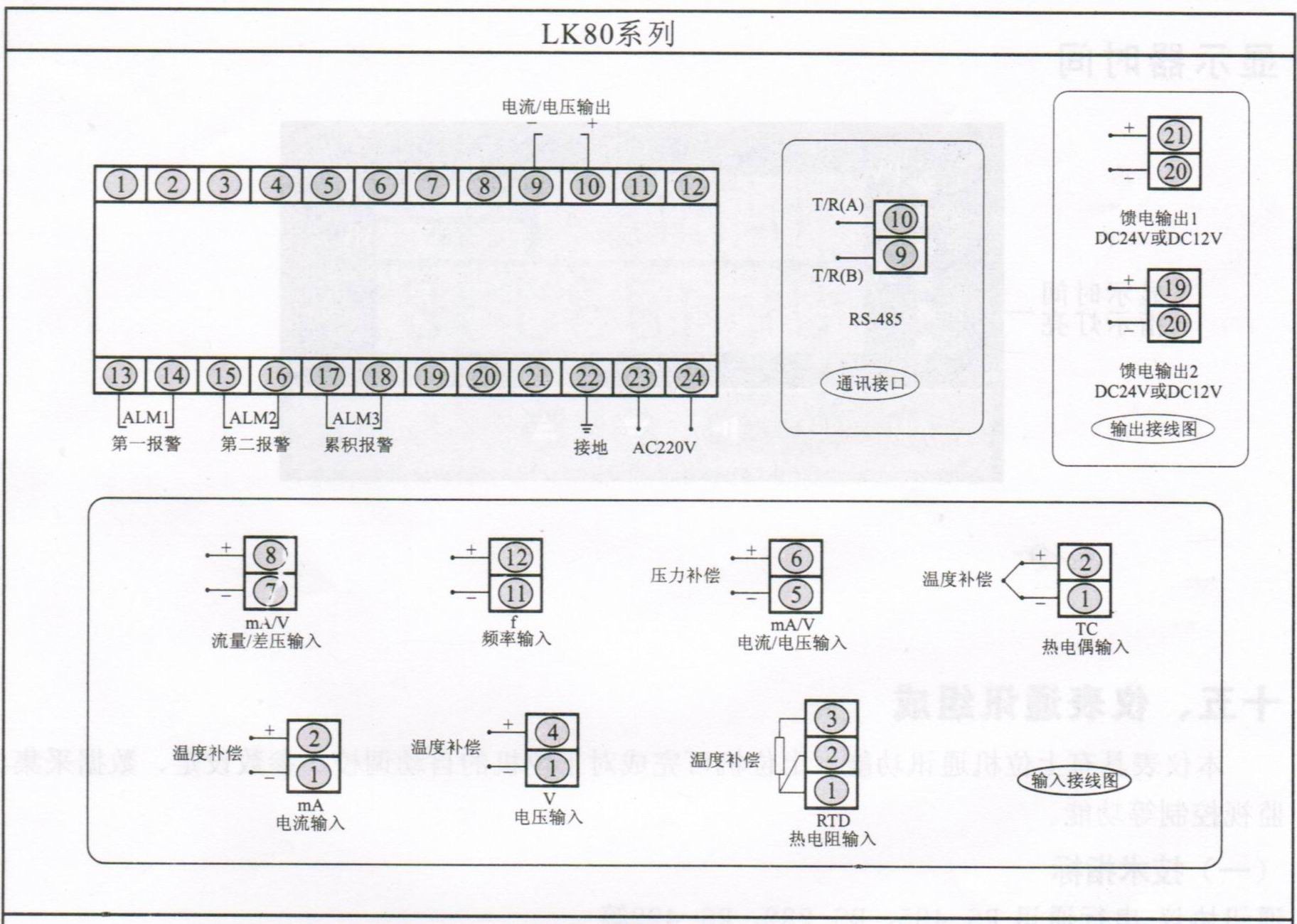

WL-LK80数码管积算仪接线图
SB-2100B液晶积算仪接线图
频率输入 差压输入 压力输入 温度输入 Pt100输入 模拟输出
+12 V f+ f- dp+ dp- P+ P- T+ T- T0 T1 T1 OUT+ OUT-
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||
| |
| ||||||||||||||
| 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | |
| |
A B COM 24V 0V K11 K22 +UPS地 ~220
通 信 输出电源 继电输出 工作电源
注：①采用Pt100铂电阻输入时，应三线制接法。②采用Pt1000铂电阻输入时，只需二线制接法。
③“f-”为12V电源的负极，该端点与24V电源的0V互为独立。当使用24V电源为变送器供电时，应将本仪表的24V接到变送器的输入（＋）端，变送器的（－）端与本仪表的差压（压力温变）通道的输入（＋）端连接，同时信号（－）端和24V电源的0V端短接。
④f+ ：涡街频率输入正； f-：涡街频率输入负；dp+：孔板或电磁的电流流入端；dp-：孔板或电磁的电流流出端；
P+ ：压变的电流输入端；P-：压变的电流输出端； T+ ：温变的电流输入端；T-：温变的电流输出端；
T0 T1：Pt100铂电阻的输入；T入：入口流量的温度输入端；T出：出口流量的温度输入端；
OUT+ ：4～20mA电流流出端；OUT-：4～20mA电流流回端； A B COM：通信接口： 24V 0V ：对外输出24V电源；
+UPS 地：外供12V直流电源的接口；～220：外供单相交流电源；K11 K22：输出继电信号 ；
